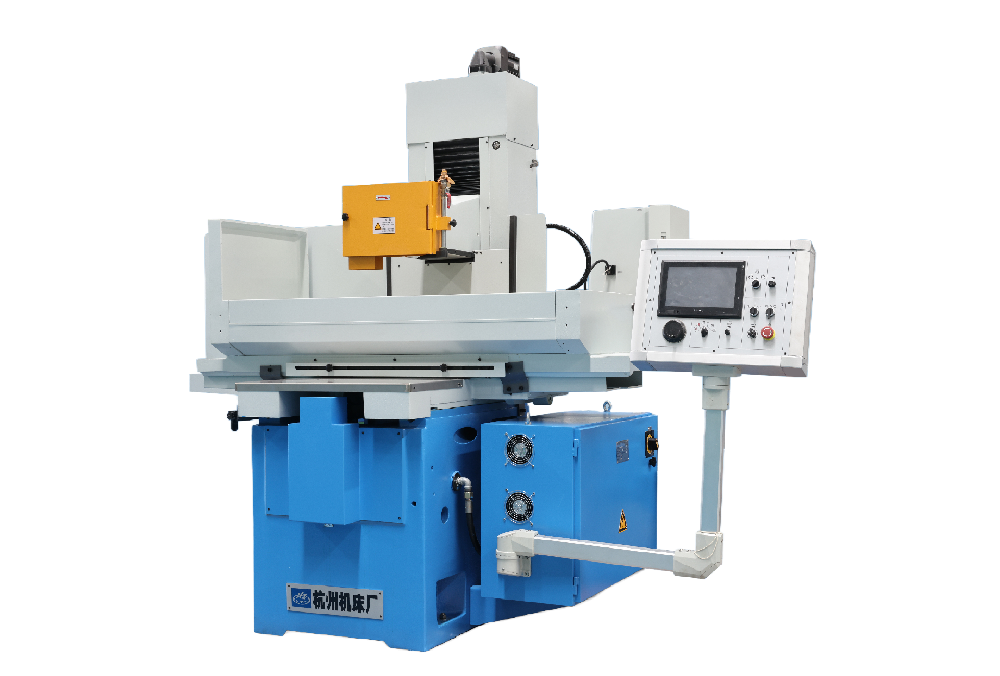

M係列 HZ係列 臥軸矩台平麵磨床（磨頭移動式結構）

M7130/2CK M7132H/2CK M7140H/2CK HZ-034/2CK1 M7140×16/2CK HZ-033/2CK2 HZ-033/2CK3 HZ-033/2CK4 HZ-500/2CK HZ-630/2CK HZ-800/2CK

本機床主要是以砂輪周邊磨削工件的水平平麵，也可用砂輪的側麵磨削工件凸緣的垂直側麵，能加工鋼、鑄鐵和有色金屬製成的零件，磨削時工件可直接固定在工作台麵上或吸牢在電磁吸盤上加工或由其他夾具夾持進行磨削，使用範圍廣，適用於各種機械加工工廠、量具廠、汽車、模具等行業的零件磨削加工。

■ 本係列機床是在通用機床的機型上升級的兩軸程控臥軸矩台平麵磨床，適合加工大批量工件。

■ 產品覆蓋30S、50、60係列和HZ-800等所有磨頭移動係列平麵磨床。產品程控化升級後具備可視化自動操作功能，提高了操作的便捷性，機床具備自動磨削功能，可實現一人多機操作，大幅度降低操作者的勞動強度。

■ 該機床采用磨頭移動式布局形式，由床身、工作台、立柱、拖板及磨頭組成。工作台在床身上作往複運動，磨頭在拖板上作橫向運動，拖板連同磨頭在立柱上作垂直運動。

■ 工作台往複運動由液壓驅動，運動速度無級調速。

■ 本機床為兩軸程控機床，磨頭橫向進給運動和垂直進給運動均（jun1）由伺服電機驅動。磨頭砂輪主軸的旋轉運動由交流電機驅動。

■ 該係列機床一米機型標配為半封閉罩殼，工作台長度一米以上機型標配為簡易罩殼，均可選配半封閉及全封閉磨頭罩殼。

■ 采用簡易圖形化人機界麵，操作功能簡便，搭配高質量、高效率先進的LCD 觸摸式熒屏。

■ 操作模式與功能：設定工件零位——設定磨削總量——粗磨削每次進給量——精磨削每次進給量——精磨削次數——光磨削次數一磨削結束後砂輪回到工件零位，設計有工作台左、右進給、內外進給以及單、雙進給模式，方便操作者選擇。
