普通精度臥軸矩台平麵磨床

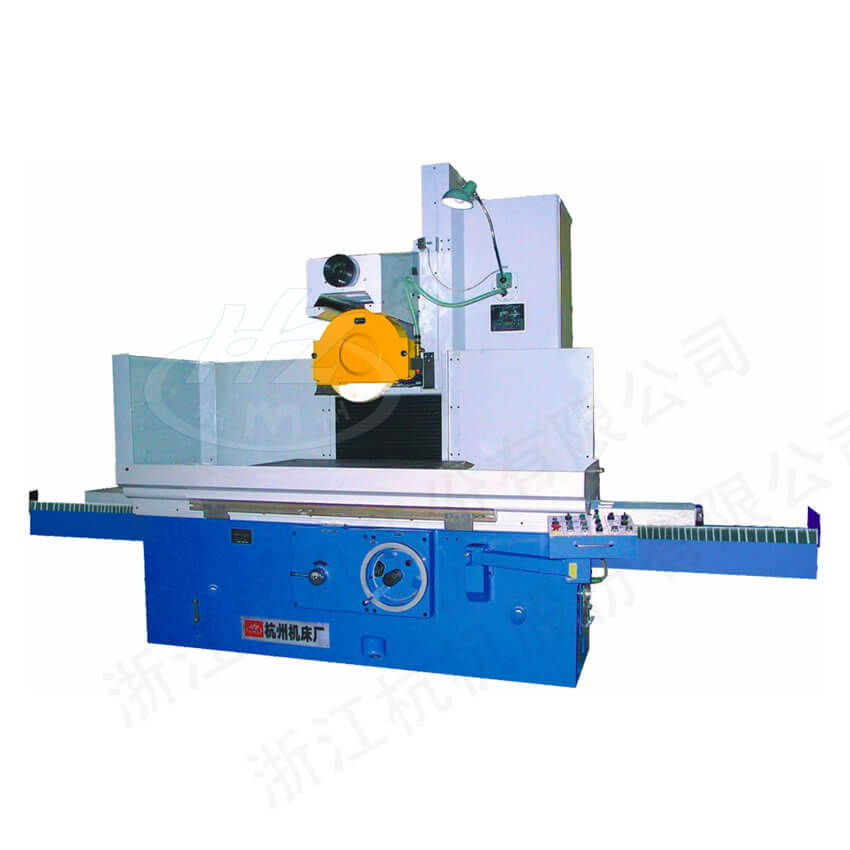

M7160x10/HZ M7160×16/HZ M7160×20/HZ M7160×30/HZ 臥軸矩台平麵磨床（磨頭移動式結構）

產品介紹

本機床是根據市場的需求設計的產品，適用於各種機械加工車間和機修車間。

■ 本機床為磨頭移動式機床，即工作台隻在床身導軌上由液壓驅動作縱向運動，磨頭在拖板上作橫向運動，拖板連同磨頭在立柱上作垂直運動。

■ 工作台和床身導軌副采用貼塑滑動導軌副。

■ 垂直運動和橫向運動采用滾珠絲杠傳動，垂直運動有快速升降，進給為手動；橫向運動由柱塞油馬達驅動，橫向進給可機動或手動。

■ 在結構上留有安裝伺服電機位置，可將油馬達和交流電機調成伺服電機，配置數控係統，成為數控機床。

型號：				M7160x10/HZ	M7160×16/HZ	M7160×20/HZ	M7160×30/HZ
工作台	工作台麵尺寸（寬×長）		mm	600x1000	600×1600	600×2000	600×3000
	最大磨削尺寸（寬×長×高）		mm	600×1000×600	600×600×1600	600×600×2000	600×600×3000
	工作台縱向行程（最大）		m/min	1100	1700	2100	3100
	工作台速度（無級）		mm	5-26	5-27	5-30
	工作台T型槽（槽數×寬度）		mm	3×22
	工作台承載重量（含電磁吸盤）		kg	1030	1482	1800	2800
磨頭	砂輪軸中心至工作台距離（最大）		mm	825
	磨頭垂直進給	手輪每格	mm	0.005
	磨頭垂直進給	快速進給	m/min	0.4
	磨頭機動橫向進給	連續	m/min	0.5-1.2
	磨頭機動橫向進給	斷續	mm	5-20
	磨頭手動橫向進給手輪每格		mm	0.01
	砂輪軸轉速		r/min	1440
	砂輪尺寸（外徑×寬×內徑）		mm	Φ450x63xΦ203
電機功率	電機總功率（約）		kW	23
電機功率	磨頭電機功率		kW	11
工作精度	加工表麵對基麵的平行度		mm	300：0.005
工作精度	表麵粗糙度		μm	Ra0.63
機床重量	淨重（約）		kg	8000	8500	10000	12000
機床重量	毛重（約）		kg	9000	10000	11000	13500
外形尺寸（長×寬×高）			mm	5000x2430x2450	4682x2240x2330	5500x2240x2330	9230x2240x2330
包裝箱尺寸（長×寬×高）			mm	3750x2450x3080	5080x2450x2800	5880x2450x2800	6540x2450x2990
