精密型臥軸矩台平麵磨床

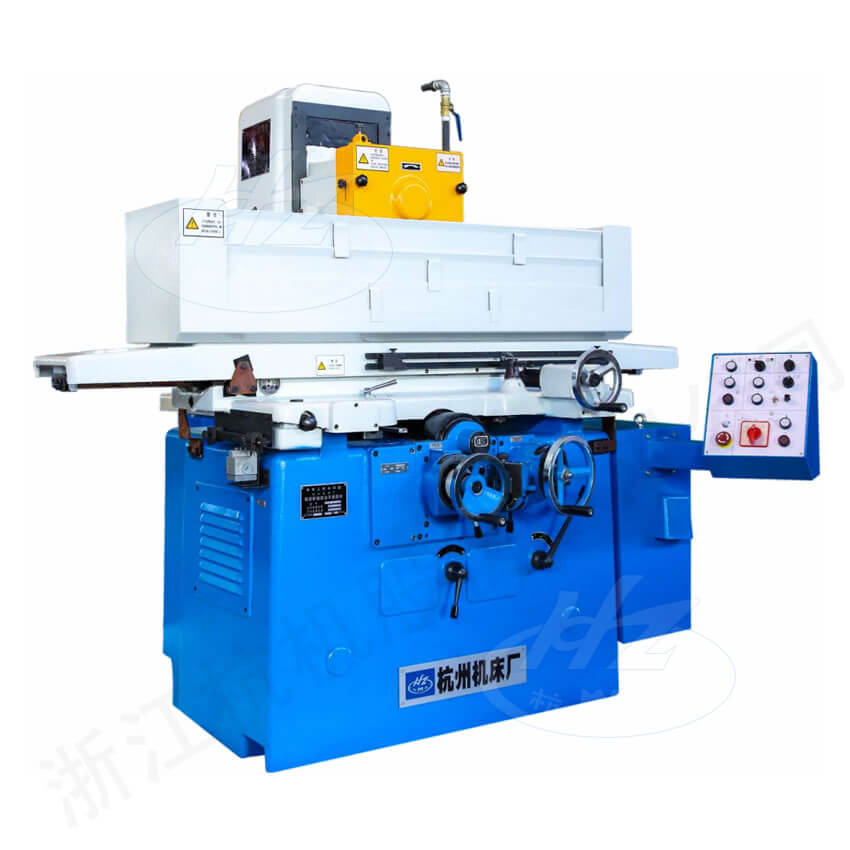

MM7120A MM7120B 高精度臥軸矩台平麵磨床

產品介紹

本機床主要是用砂輪的周邊磨削工件的平麵，也可以用砂輪的端麵磨削工件的槽和凸緣的側麵，磨削精度和光潔度都較高。適宜於磨削各種精密零件和工模具，可供機械加工車間、機修車間和工具車間作精密加工使用。

■ 機床采用十字拖板移動式，熱變形小。

■ 工作台縱向運動由變量變向葉片泵驅動，並采用閉式液壓係統，運動平穩，噪聲小，油池溫升低。

■ 拖板橫向導軌采用滾柱導軌，進給由交流變頻電機控製無級調速，可獲得精細的斷續和連續進給。

■ 磨頭主軸軸承采用小孔節流腔內回油靜壓軸承，回轉精度高，使用壽命長。

■ MM7120B機床為油箱外置，方便液壓係統的維護和更換。

型號：				MM7120A	MM7120B
工作台	工作台麵尺寸（寬×長）		mm	200×630
	最大磨削尺寸（寬×高×長）		mm	200×630×320
	工作台縱向行程（最大）		mm	750
	工作台縱向移動速度（無級）		m/min	2-20
	工作台拖板橫向行程（最大）		mm	220
	工作台橫向進給量	連續（無級調速）	mm/min	20-1000
	工作台橫向進給量	斷續（無級調速）	mm	0.2-10/縱向單行程
	工作台T型槽（槽數×寬度）		mm	1×14
	工作台承載量		kg	104
磨頭	砂輪軸中心至工作台距離（最大）		mm	445
	魔頭快速升降速度		mm/min	450
	砂輪軸轉速		r/min	1500/3000
	垂直刻度盤最小刻度值		mm	0.01
	垂直微量進給		mm	0.002
	砂輪尺寸（外徑×寬×內徑）		mm	Ф250×25×Ф75
電機功率	電機總功率		kW	5.19/5.79
電機功率	磨頭電機功率		kW	2.4/3
工作精度	加工表麵對基麵的平行度		mm	300：0.003
工作精度	表麵粗糙度		μm	Ra0.16
機床重量	淨重（約）		kg	2300
機床重量	毛重（約）		kg	3000
外形尺寸（長×寬×高）			mm	1900×1205×1750
包裝箱尺寸（長×寬×高）			mm	2750x1780x2450	4250x1750x2250
