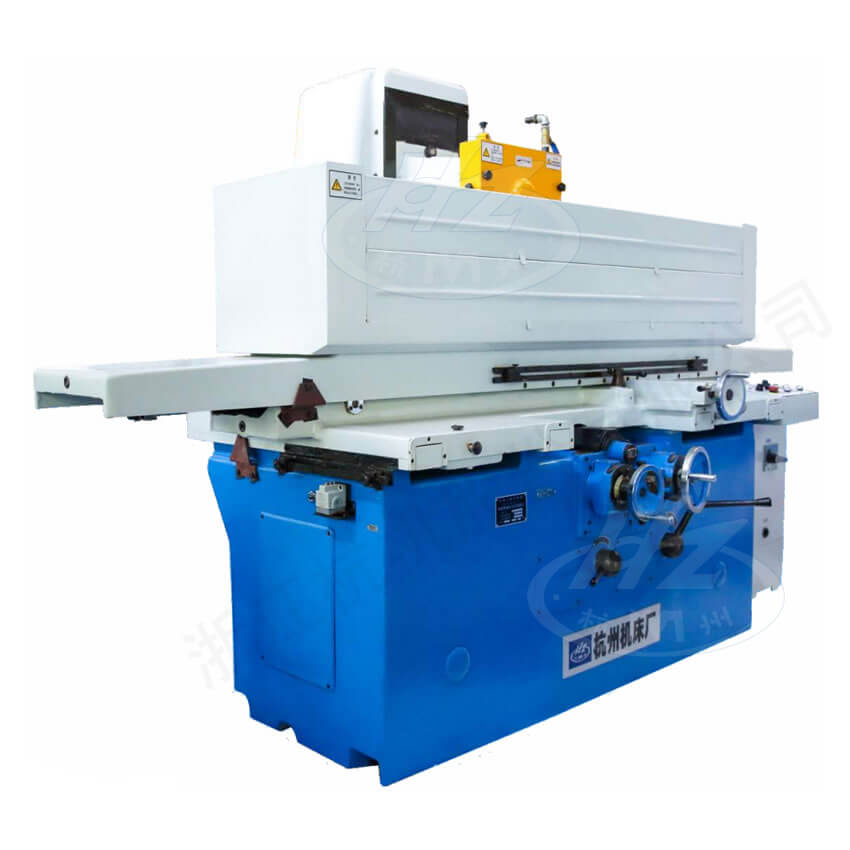

精密型臥軸矩台平麵磨床
本機床主要是用砂輪的周邊磨削工件的平麵，也可以用砂輪的端麵磨削工件的槽和凸緣的側麵，磨削精度和光潔度都較高。適宜於磨削各種精密零件和工模具，可供機械加工車間、機修車間和工具車間作精密加工使用。
| 隨機附件 | |||
|---|---|---|---|
| 電磁吸盤（320×1600mm） | 1塊 | 砂輪卡盤連砂輪 | 2套 |
| 砂輪平衡心軸 | 1副 | 砂輪平衡架 | 1件 |
| 砂輪修整器（不附金剛鑽） | 1套 | 機床調整墊鐵 | 11 |
| 特殊附件（另行計價） | |||
| 金剛石砂輪刀 | 1支 | ||
■ 機床采用十字拖板移動式，熱變形小。
■ 工作台縱向運動由變量變向葉片泵驅動，並采用閉式液壓係統，運動平穩，噪聲小，油池溫升低。
■ 拖板橫向導軌采用滾柱導軌，進給由交流變頻電機控製無級調速，可獲得精細的斷續和連續進給。
■ 磨頭主軸軸承采用小孔節流腔內回油靜壓軸承，回轉精度高，可獲得較高的表麵光潔度。
■ MM7132B×16機床為油箱外置，方便液壓係統的維護和更換。
■ MM7132B×16/LC機床為油箱外置，且垂直軸單軸程控。可實現垂直自動進給磨削；單獨砂輪自動修整；砂輪自動補償等動能。
| 型號： | MM7132A×16 / MM7132B×16 / MM7132B×16/LC | ||||
|---|---|---|---|---|---|
| 工作台 | 工作台麵尺寸（寬×長） | mm | 320×1600 | ||
| 最大磨削尺寸（寬×高×長） | mm | 320×1600×400 | |||
| 工作台縱向行程（最大） | mm | 1650 | |||
| 工作台縱向移動速度（無級） | m/min | 3-25 | |||
| 工作台拖板橫向行程 | mm | 330 | |||
| 工作台橫向進給量 | 連續（無級調速） | mm/min | 20-1000 | ||
| 斷續（無級調速） | mm | 0.2-10/縱向單行程 | |||
| 工作台T型槽（槽數×寬度） | mm | 3×18 | |||
| 工作台承載量 | kg | 527 | |||
| 磨頭 | 砂輪軸中心至工作台距離（最大） | mm | 550 | ||
| 魔頭快速升降速度 | mm/min | 225 | |||
| 砂輪軸轉速 | rpm | 1500 | |||
| 磨頭垂直微動進給 | mm | 0.002 | |||
| 砂輪尺寸（外徑×寬×內徑） | mm | Φ300×32×Φ75 | |||
| 電機功率 | 電機總功率 | kW | 9 | ||
| 磨頭電機功率 | kW | 5.5 | |||
| 工作精度 | 加工表麵對基麵的平行度 | mm | 300:0.003 | ||
| 表麵粗糙度 | μm | Ra0.16 | |||
| 機床重量 | 淨重 | kg | 6500 | ||
| 毛重 | kg | 8000 | |||
| 外形尺寸（長×寬×高） | mm | 4400×1600×2055 | |||
| 包裝箱尺寸（長×寬×高） | mm | 4700×2000×2550 | |||
