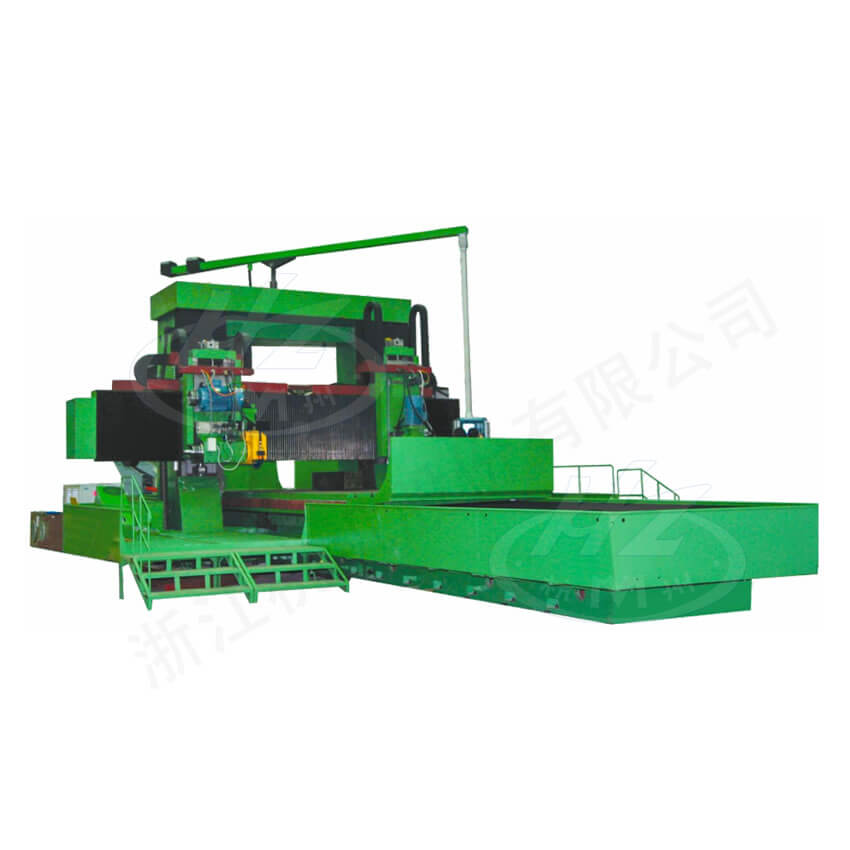

HZ-KD6520×16 HZ-KD6525×16 HZ-KD4020×16 HZ-KD12025×16 HZ-K4015×16 大型數控龍門數控動梁式導軌磨床

■ 本機床采用雙立柱龍門式對稱布局，由床身、雙立柱及頂梁組成封閉的框架結構，在雙立柱上安裝有一可上下運動的橫梁。橫梁上有兩拖板，分別安裝周邊磨頭和萬能磨頭，拖板沿橫梁作橫向運動，磨頭沿拖板垂直導軌作垂直升降運動。床身與工作台采用雙V型導軌，工作台為貼塑減摩滑動導軌，工作台往複運動由液壓驅動，可無級調速。

■ 周邊磨頭的垂直進給、橫向進給運動；萬能磨頭的垂直進給、橫向進給運動、旋轉分度運動、動梁的垂直進給運動（兩軸）均由交流伺服係統驅動，工作台縱向通過編碼器來檢測位置，共八軸，數控係統采用西門子840D SL係統，其中動梁的垂直進給運動（兩軸）采用HEIDEHAIN光柵尺進行全閉環控製。

■ 本機床主要用於機床製造廠對機床床鞍、滑台、工作台等結構件的導軌的平麵、側麵、斜麵及下滑麵的精密磨削加工。能通過自動、手動（電手輪）對零件的主導軌平麵進行周邊磨削，並能對其他平麵進行磨削。

■ 本機床具有加工零件的縱向直線度凹、凸補償功能。
