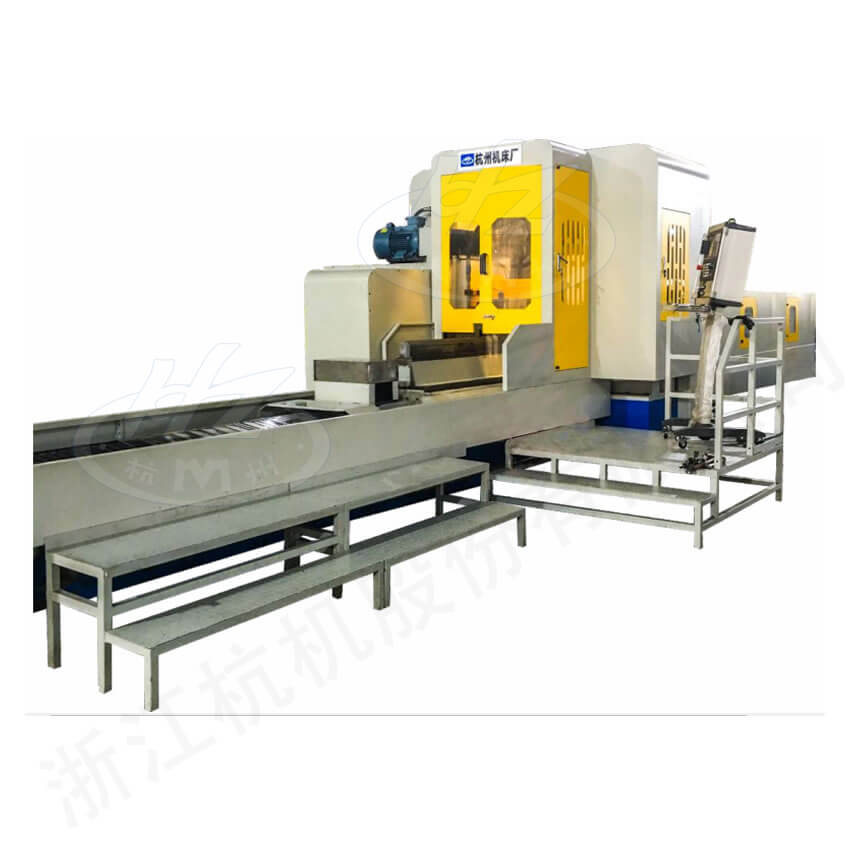

HZ-090CNC 數控直線導軌專用磨床

HZ-090CNC係列機床為數控直線導軌專用磨床，針對普通直線導軌及滾柱直線導軌產品的精密磨削加工而設計製造，采用多磨頭組合、多向切入式成形磨削方法對直線導軌進行磨削加工，可以磨削15-65mm規格的精密直線導軌。

■ 本機床采用龍門式結構布局，由雙立柱、橫梁及床身組成一個封閉的剛性框架結構；

■ 床身工作台采用“雙V”型導軌，工作台導軌為貼塑導軌，床身導軌采用大油量潤滑,潤
滑油箱配有溫控裝置；

■ 各磨頭均采用高精度成對角接觸軸承，套筒式結構；

■ 橫梁固定不作升降，機床兩個立式磨頭安裝在橫梁的前側；臥式磨頭位於立式磨頭前側；

■ 兩立式磨頭采用同一金剛石滾輪修整器依次修整，可以保證兩側麵滾道尺寸的一致性；

■ 機床具備台麵自動清洗﹑工件自動校直和輔助換砂輪等功能；

■ 機床的控製係統：西門子828D，配有海德漢光柵，實現全閉環控製，采用圖形化操作界
麵，一鍵啟動可以實現導軌三麵高效、高精磨削。

▌機床直線運動軸及其功能：

■ Y1軸 左立式磨頭橫向進給；

■ Y2軸 右立式磨頭橫向進給；

■ W軸 臥式磨頭垂直進給；

■ V軸 臥式磨頭橫向進給；

■ Z軸 立式磨頭修整金剛滾輪垂直進給；

■ X向 工作台往複進給；

■ SP 三個主軸恒線速運動

以上Y1、Y2、W、Z軸為交流伺服全閉環數控軸，X向為液壓驅動加裝磁柵，實現全閉環控製。
